今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

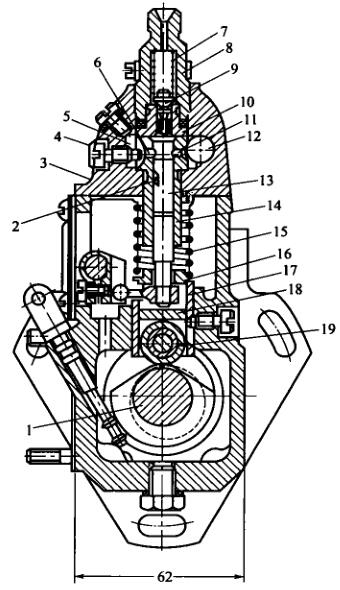

   I号喷油泵的分泵构造图

1-直流电液压管插头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺柱; 5-套简; 6-注塞泵; 7-注塞泵板扭簧; 8-油门拉杠;  9-调试臂; 10-凸轮机构轴; 11-固定好接盘; 12-输油管管道泵偏轴轮; 13-输油管管道泵; 15-放油螺塞; 16-手真空泵;  17-控制盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-标定板扭簧; 22-油調整螺柱; 23-怠速定位开关螺柱; 24-速度定位开关螺柱; 25-变频可控硅调压手柄; 26-变频可控硅调压板扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的关键用途是保障提供的油逐渐经常的精确性，对於多缸柴油发动机机来说，还得保障各缸提供的油经常的相稳定性、完整性。起保障效应的关键部位是滚轴下部分到調整水泥垫块上水平的髙度H。当喷油阀气缸轴蜗轮与曲轴蜗轮较为地理位置需要时，H越大，液压泵闭合进油孔的经常越晚，提供的油逐渐经常也越晚。反而，H越小，提供的油逐渐经常越迟缓。以至于要基于设汁和实验设计定下最合适的滚轴体任务髙度H，以保障提供的油逐渐经常的精确性。

1-凸轮机构轴; 2-轴向液压泵泵斜槽; 3-泵盖; 4-准确定位螺母; 5-回油道; 6-回油孔; 7-油多阀大弹簧片片; 8-油多阀紧座;  9-油多阀; 10-油多高压闸阀; 11-进油孔; 12-进油道; 13-轴向液压泵泵; 14-轴向液压泵泵套简;  15一轴向液压泵泵大弹簧片片; 16-大弹簧片片座; 17-挺柱体:; 18-垫铁; 19-中键

  谈谈多缸机，各分泵的H值应一一对应。调准水泥水泥垫块在喷油阀量产时均已调好，无可自由选择互相交换。水泥水泥垫块是用耐磨性文件提炼出并举行热净化处理以提供抗拉强度，因动用中后易损坏。如长时候动用后损坏较多，可换面动用。

  喷真空泵泵体分左右两多部分，喷真空泵上体使用在装配液压泵偶件及脸上出油阀偶件，阴道使用在装配轴承轴、滚轴体和输真空泵等。泵体前侧东北部开了检视窗孔，若要检修和修改喷剩余油。中下部有检视汽车机油面的检视孔。喷真空泵上体含有一道油道，与各液压泵套筒且外边的方形油槽相接。方形油槽则与液压泵套筒上的进、回油孔相接。由输真空泵供来的低压证书油确认进软管接线头接线头开启油道中。油道中的汽油重压由装在回软管接线头接线头内的回油阀抑制，一标准增加在5～10kPa比率内。汽压过低，在液压泵下行带宽时，汽油难以十分迅速确认进油孔开启液压泵上面油腔。当剩余油过量而使汽压身高时，任何多余的汽油会顶开回油阀涌入汽油细滤器中。
