本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油并网发调速电设备高低压配配电盘的效果： 1、合情合理的合理安排用电量。 2、有利对电线的开关作业。 3、有较高的安全性高防防分类，能直观性 的提示 三极管的导通环境。

项目名称：656KW柴油发动机并网发马达组单机配电箱主要元件明细清单
配电设备箱主要的组件请单
号码	品牌	应用型号	机构	用量	生产厂家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发马达组飞机机组管理器	HGM6110	只	1	众智
3	发电站机发动机转速把控好器	C2002	只	1	孚创
4	直流电压电源电源模块电源模块	DC24V	只	1	众智
5	全自动里头保险丝开关	HH54P    DC24V	只	2	正泰
6	小行中心继电热器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	开关按钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

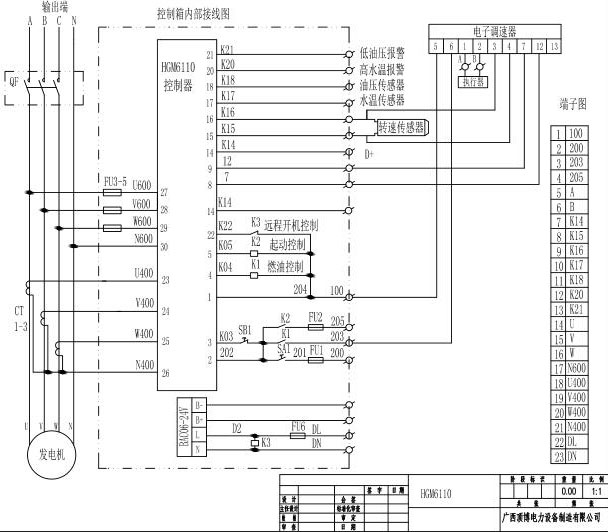

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.yxwtgf.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
